输出电抗器基本定义与结构

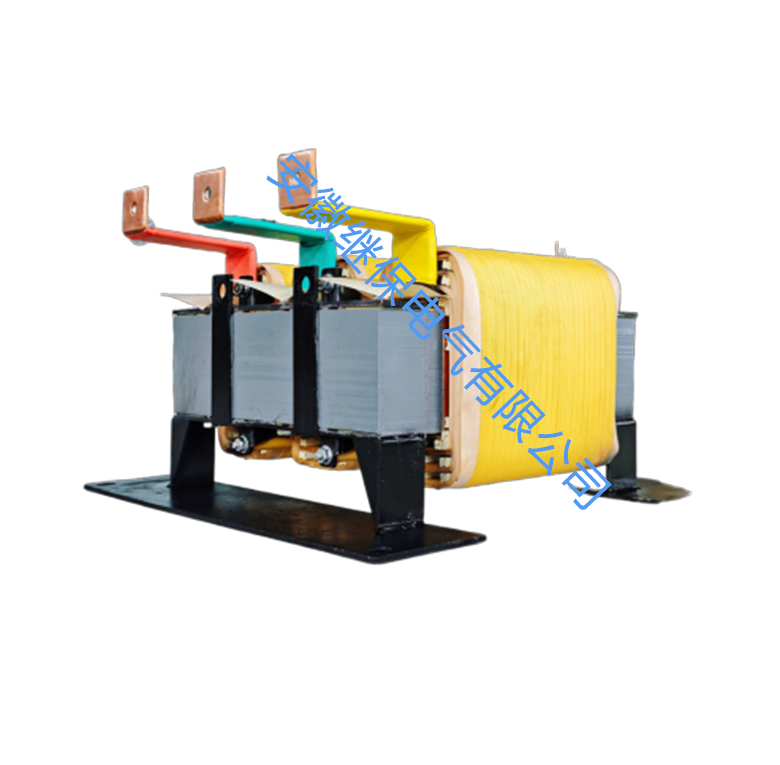

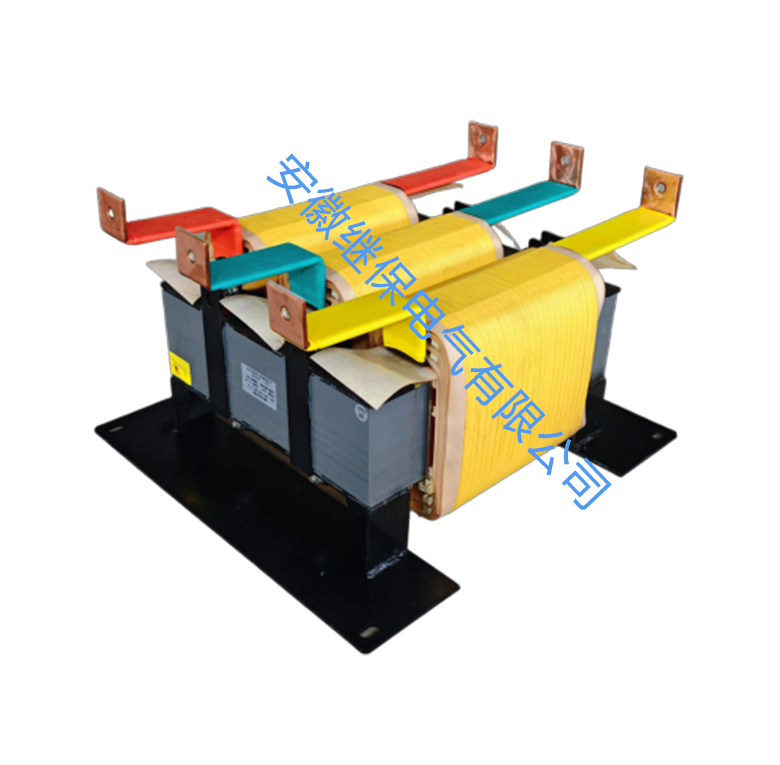

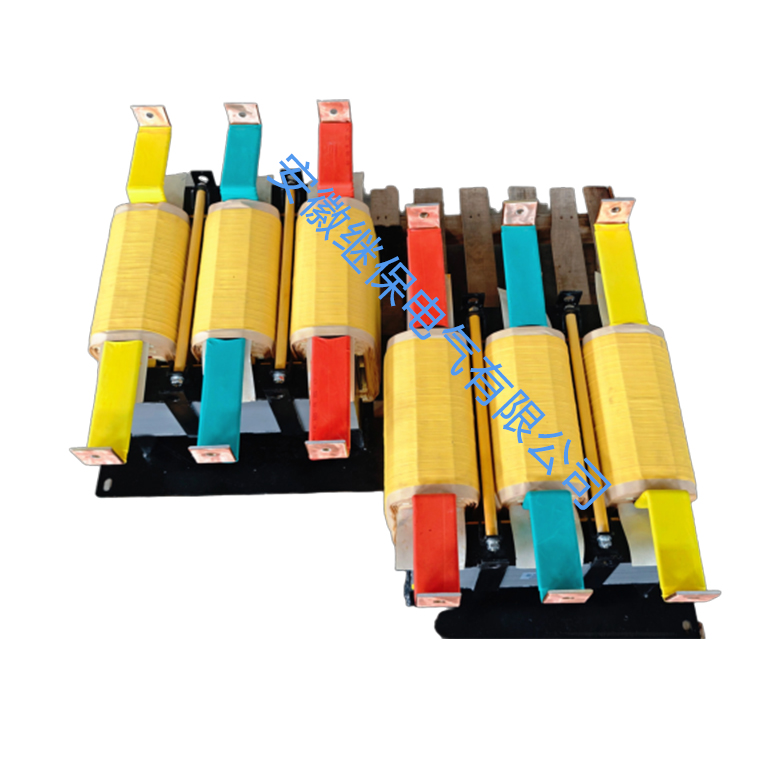

原理：利用电感 “阻碍电流变化” 的特性，抑制 PWM 输出的快速电压边沿（dv/dt）、高频谐波与电缆分布电容引发的电压反射；多为带气隙的铁心干式电抗器（硅钢 / 铁氧体磁芯），绕组用紫铜扁线绕制，绝缘等级常为 F 级及以上。
安装位置：严格在变频器输出侧、电机之前，与接在电网 - 变频器之间的输入电抗器功能与位置完全不同。
输出电抗器核心功能
抑制 dv/dt 与过电压：将 PWM 陡峭电压边沿（可达 5000V/μs）降到 1000V/μs 以下，避免电机绕组绝缘击穿；长电缆（>50m）时抑制电压反射尖峰（常达 2 倍额定电压）。
延长传输距离：补偿电缆分布电容充放电影响，减少变频器过流保护误动作，一般可将有效传输距离从 50m 拓展至 200–300m。
减少轴承电流与 EMI：降低高频共模电压，减轻轴承电蚀；抑制高频谐波向外辐射，提升系统电磁兼容性。
保护普通电机：使非变频专用电机的供电波形更接近正弦波，减少铁损、铜损与温升，降低运行噪音。
